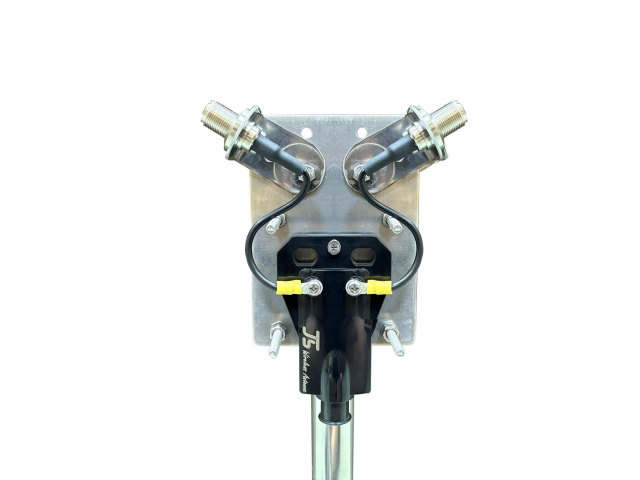

機種名稱:HAV-2WP
重量:600g
尺寸:長190x高150(mm)
接頭:Mx2
HAV-2WP
1.左右4段階的角度可變。可以使用90度(L型)、120度、180度。即使在狹小的空間中也能更加活用
2.透過平衡位置的調整等，提高了SWR特性。
3.適合的桅杆直徑範圍為25～65mm。
◎ 使用HF移動天線，能方便地從陽臺等地方進行HF操作。
◎ 不需要接地和對地反射器，因此在無法接地的地方也能正常使用。
◎ 快速安裝和拆卸，適合公寓和大廈的操作，也可用於移動操作。
◎ 天線安裝角度可選擇90度、120度、180度四種選擇。（請注意，左右兩根天線不能同時垂直使用。）
使用方法
1.用附帶的U型螺栓將V型雙極基座穩固地固定好。（可安裝於垂直或水平的40毫米以內的管道上。若要安裝在陽臺等地方，
建議使用BK45等天線安裝管，這樣可以減少對扶手等金屬的影響。）在緊固U型螺栓的螺絲時，請先鬆開平衡器固定螺絲再進行作業。
2.然後將兩根相同頻率的移動天線 安裝到基座的聯結器上，並將無線機的同軸纜線連線到已安裝平衡器上。
（同軸聯結器部分需進行防水處理，基座的聯結器部分已做防水處理。）
3.使用SWR計或天線分析儀調整已安裝的天線，SWR應低於2.0。至此，準備完成。
SWR調整
SWR的調整請依據所使用天線的使用說明書，透過調整元素的長度來進行。
在此過程中，要交替調整左右元素的長度，使SWR達到最低。有時天線會受到建築物、地面等影響，無法將SWR降低，
因此建議改變天線的高度或方向。縮短的天線頻寬較窄，建議搭配調諧器使用。
注意事項
（1）使用時務必使用左右相同頻率的天線。兩者均可使用多頻帶天線。使用附帶的U型螺栓固定在陽臺扶手或桅杆上。
當移除天線時，請使用附帶的防水蓋。安裝和拆卸時，請注意天線、基座和部件的掉落。
套件內容
V型基座，天線安裝角度90度、120度、180度 2個
巴倫 50Ω 1:1 3～75MHz（500W PEP），可用U型螺栓固定 1組

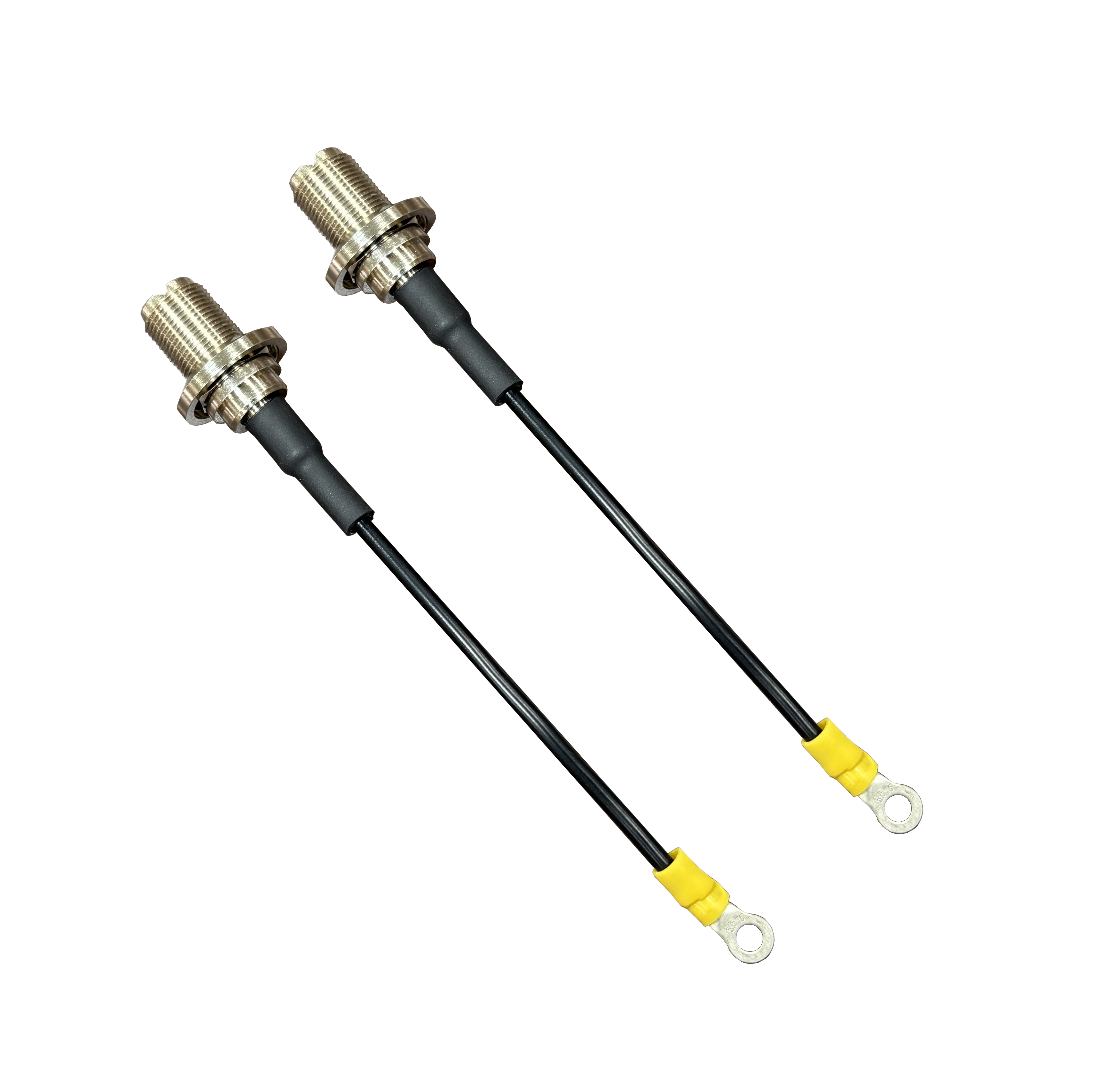

基座用聯結器與平衡器連線纜線 1組
U型螺栓 2組（適用於直徑25～65mm的桅杆及扶手）
規格
可使用天線範圍：3.5MHz～50MHz的兩根移動天線
耐輸入：天線的耐輸入以下，巴倫為500W PEP
重量:600g
尺寸:長190x高150(mm)
接頭:Mx2
